本應用文檔主要介紹RH6016的部分應用案例，供設計參考。
1、RH6016 抽油煙機觸控面板應用
>方案介紹
1.本方案通過采用主控芯片與5顆RH6016通信，讀取各個RH6016C的觸摸狀態，進而控制抽油煙機的工作。
2.TP1為“開關”鍵，TP2為“+”鍵、TP3為“－”鍵，TP4為“凈化器” 鍵、TP5為“模式/選擇”鍵

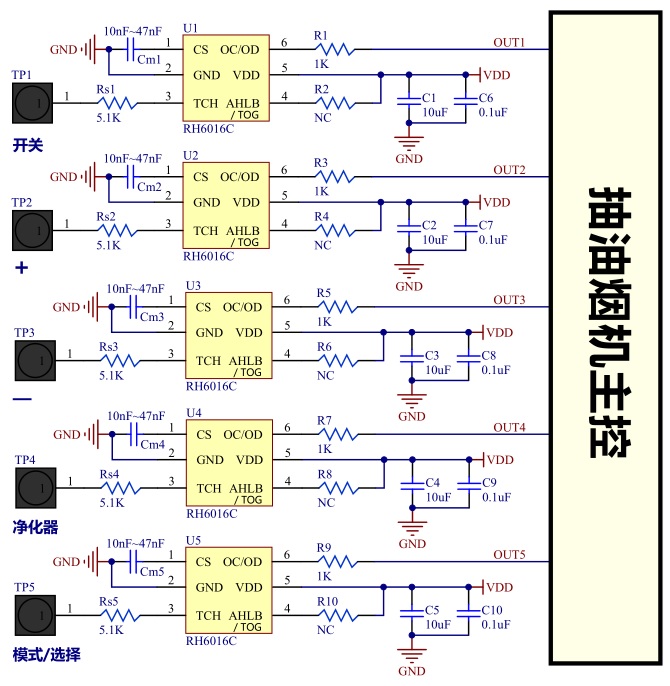

>抽油煙機觸控面板參考電路圖
>物料清單
| No. | 物料名稱 | 物料規格 | 物料位號 | 數量 |
| 1 | 電容 | 10uF | C1,C2,C3,C4,C5 | 5 |
| 2 | 電容 | 0.1uF | C6,C7,C8,C9,C10 | 5 |
| 3 | 電容 | 10nF~47nF | Cm1,Cm2,Cm3,Cm4,Cm5 | 5 |
| 4 | 電阻 | 1K | R1,R3,R5,R7,R9 | 5 |
| 5 | 電阻 | NC | R2,R4,R4,R6,R8 | 0 |
| 6 | 電阻 | 5.1K | Rs1,Rs2,Rs3,Rs4,Rs5 | 5 |
| 7 | 觸摸IC | RH6016C | U1,U2,U3,U4,U5 | 5 |
2、RH6016 無線充應用
>方案介紹
1. 本方案通過采用一顆單通道觸摸感應開關RH6016C，檢測觸摸操作，并輸出檢測結果給主控芯片。

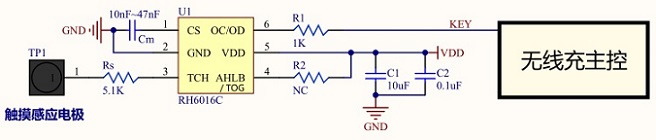

>無線充參考電路圖
>物料清單
| No. | 物料名稱 | 物料規格 | 物料位號 | 數量 |
| 1 | 電容 | 10uF | C1 | 1 |
| 2 | 電容 | 0.1uF | C2 | 1 |
| 3 | 電容 | 10nF~47nF | Cm | 1 |
| 4 | 電阻 | 1K | R1 | 1 |
| 5 | 電阻 | NC | R2 | 0 |
| 6 | 電阻 | 5.1K | Rs | 1 |
| 7 | 觸摸IC | RH6016C | U1 | 1 |
3、RH6016 移動電源應用
>方案介紹
1. 本方案采用一顆觸摸芯片RH6016D，用于檢測移動電源的電源鍵觸摸操作。

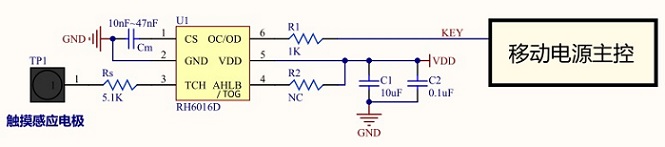

>移動電源參考電路圖
>物料清單
| No. | 物料名稱 | 物料規格 | 物料位號 | 數量 |
| 1 | 電容 | 10uF | C1 | 1 |
| 2 | 電容 | 0.1uF | C2 | 1 |
| 3 | 電容 | 10nF~47nF | Cm | 1 |
| 4 | 電阻 | 1K | R1 | 1 |
| 5 | 電阻 | NC | R2 | 0 |
| 6 | 電阻 | 5.1K | Rs | 1 |
| 7 | 觸摸IC | RH6016D | U1 | 1 |
4、RH6016 LED觸摸臺燈應用
>方案介紹
1.本方案采用一顆觸摸芯片RH6016CB，用于檢測觸摸動作，進而控制臺燈的開/關。

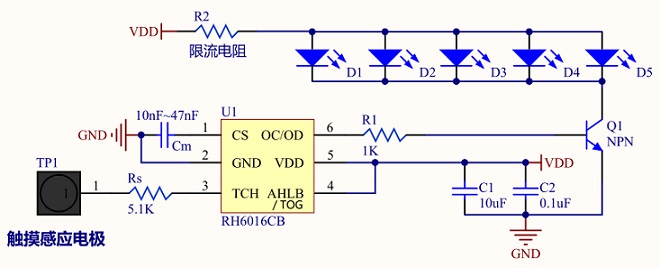

>LED觸摸臺燈參考電路圖
>物料清單
| No. | 物料名稱 | 物料規格 | 物料位號 | 數量 |
| 1 | 電容 | 10uF | C1 | 1 |
| 2 | 電容 | 0.1uF | C2 | 1 |
| 3 | 電容 | 10nF~47nF | Cm | 1 |
| 4 | 電阻 | 1K | R1 | 1 |
| 5 | 電阻 | 10 | R2 | 1 |
| 6 | 電阻 | 5.1K | Rs | 1 |
| 7 | LED | 高亮白光 | D1,D2,D3,D4,D5 | 5 |
| 8 | 三極管 | S8050 | Q1 | 1 |
| 9 | 觸摸IC | RH6016CB | U1 | 1 |
