1.概述： RH6016 是一款內置穩壓模塊的單通道電容式觸摸感應控制開關IC，可以替代傳統的機械式開關。 RH6016可在有介質(如玻璃、亞克力、塑料、陶瓷等)隔離保護的情況下實現觸摸功能，安全性高。 RH6016內置高精度穩壓、上電復位、低壓復位、硬件去抖、環境自適應算法等多種有效措施，大大提高自身抗干擾性能。 RH6016可通過外部引腳配置成多種工作模式，可廣泛應用于燈光控制、電子玩具、消費電子、家用電器等產品中。
|
|
2.特性： |
◆芯片內置去抖動電路，有效防止由外部噪聲干擾導致的誤動作 |
3.封裝示意圖

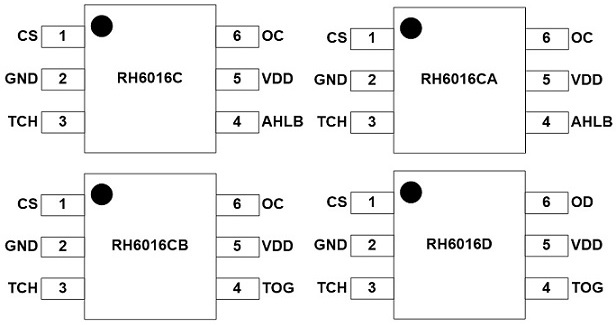

圖1 RH6016C/RH6016CA/RH6016CB/RH6016D(SOT23-6)引腳示意圖
表1 引腳功能描述
| 管腳名稱 | RH6016C | RH6016CA | RH6016CB | RH6016D | I/O | 描述 |
| VDD | 5 | 5 | 5 | 5 | P | 正電源 |
| AHLB | 4 | 4 | - | - | I-PL | 輸出高/低電平有效配置位 |
| TOG | - | - | 4 | 4 | I-PL | 同步/保持模式配置位 |
| GND | 2 | 2 | 2 | 2 | P | 地 |
| TCH | 3 | 3 | 3 | 3 | I/O | 觸摸輸入端口 |
| CS | 1 | 1 | 1 | 1 | I/O | 采樣電容 |
| LPMB | - | - | - | - | I-PH | 快速/低功耗模式配置位 |
| MOT1 | - | - | - | - | I-PH | 最大開啟時間配置位1 |
| MOT2 | - | - | - | - | I-PH | 最大開啟時間配置位2 |
| OD | - | - | - | 6 | OD | NMOS開漏輸出 |
| OC | 6 | 6 | 6 | - | OC | CMOS輸出 |
I-PL/I-PH：帶內部下拉/上拉電阻的CMOS輸入 OD：NMOS開漏輸出 O：推挽型CMOS輸出 I/O：輸入/輸出 P：電源/地

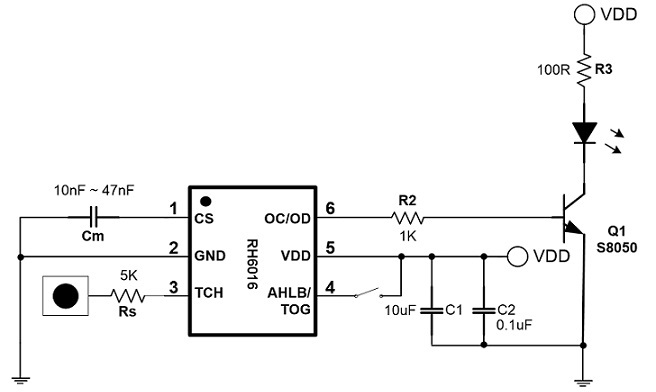

4.應用電路圖
說明：
1. Rs指在觸摸電極和觸摸輸入腳之間串聯的電阻，用于提高觸摸的抗干擾能力，建議阻值大于5K。
2. Cm電容用于調節觸摸靈敏度，電容容值越大，靈敏度越高；外部是否增加LDO視具體應用情況而定。如電源紋波超過了IC的抗紋波范圍，則需另加外部LDO。如突然加載大電流負載、鋰電池和外置充電器交叉使用、高頻次的開啟/關閉LED顯示時都需注意電源的穩定性。
3. 建議的Cm電容容值范圍：10nF~47nF。容值越大，靈敏度越高，穿透力越強。
4. 請參考《RH6XXX 應用指南》，以改善實際應用之可靠性。
