| 1.概述： RH6030 是一款單通道電容式觸摸感應控制開關IC，可以替代傳統的機械式開關。 該 IC 采用CMOS 工藝制造，結構簡單，性能穩定。IC 可通過外部引腳配置成多種工作模式，可廣泛應用于燈光控制、玩具、家用電器等產品中。 2.特性： |
◆高可靠性，芯片內置去抖動電路，可有效防止由外部噪聲干擾導致的誤動作。 |

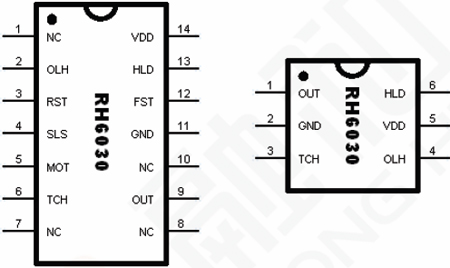

3.封裝示意圖
圖1 SOP-14/SOT23-6L 封裝示意圖
表1 引腳功能描述
| SOT23-6L | SOP14 | 管腳名稱 | I/O | Descrption |
| 1,7,8,10 | NC | No Connection | ||
| 4 | 2 | OLH | I | 輸出高/低有效模式選擇 |
| 3 | RST | I | 外部復位 | |
| 4 | SLS | I | 采樣時長模式選擇 | |
| 5 | MOT | I | 最大開啟時間選擇 | |
| 3 | 6 | TCH | I | 觸摸按鍵輸入 |
| 1 | 9 | OUT | O | CMOS 輸出 |
| 2 | 11 | GND | P | 負電源 |
| 12 | FST | I | 快速/低功耗模式選擇 | |
| 6 | 13 | HLD | I | 保持/同步模式選擇 |
| 5 | 14 | VDD | P | 正電源 |
說明：
1.Cj 指調節靈敏度的電容，電容值大小0pF～50pF(電容值的增大將導致靈敏度降低)。
2.Rs 指在觸摸電極和觸摸輸入腳之間串聯的電阻，用于提高觸摸的抗干擾能力，可根據具體應用進行選擇。
3.VDD 與GND 間需并聯濾波電容以消除噪聲。供電電源需穩定，如果電源電壓漂移或者快速變化，可能引起靈敏度漂移或檢測錯誤。
4.應該在觸摸電極上鋪好覆蓋介質后再上電，這樣芯片會在上電時候檢測環境以及初始電容。如在芯片已經初始化后再放上覆蓋物，則有可能被系統檢測到電容突變而無法將其作為環境，引起誤判斷！
5.請參看《RH6XXX 應用指南》，以改善實際應用之可靠性。
