| 1.概述： RH7911是一款基于SuperCharge 2.0（SC 2.0）快速充電協議的接口控制器IC，可自動識別充電設備 類型，并通過充電協議與設備握手，使之獲得設備允許的安全最大功率，在保護充電設備的前提下節省充 電時間。 支持Quick Charge 2.0、Turbo Charge 2.0、 Rapid Charge 2.0及BC1.2。 應用范圍：移動電源、電源適配器、便攜式充電器、車載充電器 等。 |
2.特性： |

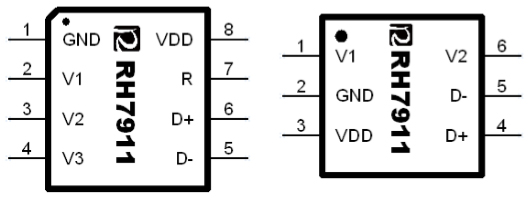

3.封裝示意圖(左圖SOP8、右圖SOT23-6)
表1 引腳功能描述
| 管腳名稱 | SOP8 PIN | SOT23-6L PIN | I/O | Descrption |
| GND | 1 | 2 | P | 電源地 |
| V1 | 2 | 1 | O | 電壓控制端 1 |
| V2 | 3 | 6 | O | 電壓控制端 2 |
| V3 | 4 | O | 電壓控制端 3 | |
| D- | 5 | 5 | I/O | 連接至 USB 端口 DM |
| D+ | 6 | 4 | I/O | 連接至 USB 端口 DP |
| R | 7 | I/O | 內部基準調整端 | |
| VDD | 8 | 3 | p | 正電源 |
說明：
I：CMOS輸入 O：推挽型CMOS輸出 I/O：CMOS輸入/輸出 P：電源/地
