1.概述： RH6041可提供多種封裝形式作為四通道/二通道 的電容式觸摸感應控制開關，可替代傳統機械開關。 RH6041可以通過任何非導電介質感應電容變化， 可在有介質（如玻璃、亞克力、塑料、陶瓷等）隔 離保護的情況下實現觸摸功能，跟水和灰塵隔離， 安全性高。 RH6041內置高精度穩壓、上電復位、低壓復位、 硬件去抖、環境自適應算法等多種有效措施，大大 提高自身抗干擾性能。 RH6041應用范圍：燈光控制、家電儀器控制面板、 電子表、電子秤等產品。 RH6041是RH6040-S的性能升級版本，二者封裝 片腳位完全兼容。
|
視頻簡介：融和微電子RH6041四通道觸摸感應IC單鍵保持，單鍵同步，多鍵保持，多鍵同步模式演示 |
2.特性： |
◆可通過外部引腳設置高/低電平有效輸出、 CMOS/開漏輸出、大開啟時間 |
3.封裝示意圖

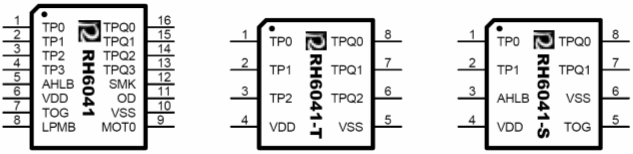

圖1 SSOP16、SOP8封裝示意圖
管腳描述
| 管腳名稱 | Die | （SSOP16四鍵） | （SOP8三鍵） | （SOP8兩鍵） | I/O | 管腳功能 |
| VDD | 1 | 6 | 4 | 4 | P | 正電源 |
| VREG | 2 | P | 內部穩壓電路輸出端口 | |||
| TOG | 3 | 7 | 5 | I-PL | 輸出類型配置 | |
| LPMB | 4 | 8 | I-PL | 低功耗/快速模式配置 | ||
| MOT1 | 5 | I-PH | 最長開啟時間配置1 | |||
| MOT0 | 6 | 9 | I-PH | 最長開啟時間配置0 | ||
| VSS | 7 | 10 | 5 | 6 | P | 負電源 |
| DIS13 | 8 | I-PH | =0時,關閉觸摸通道1 和3 | |||
| OD | 9 | 11 | I-PH | 開漏輸出配置 | ||
| SM | 10 | 12 | I-PH | 單/多按鍵模式配置位 | ||
| TPQ3 | 11 | 13 | O | 觸摸按鍵輸出3 | ||
| TPQ3D | 12 | OD | NMOS開漏輸出3 | |||
| TPQ2 | 13 | 14 | 6 | 7(*) | O | 觸摸按鍵輸出2 |
| TPQ2D | 14 | OD | NMOS開漏輸出2 | |||
| TPQ1 | 15 | 15 | 7 | O | 觸摸按鍵輸出1 | |
| TPQ1D | 16 | OD | NMOS開漏輸出1 | |||
| TPQ0 | 17 | 16 | 8 | 8 | O | 觸摸按鍵輸出0 |
| TPQ0D | 18 | OD | NMOS開漏輸出0 | |||
| TP0 | 19 | 1 | 1 | 1 | I/O | 觸摸按鍵輸入0 |
| TP1 | 20 | 2 | 2 | I/O | 觸摸按鍵輸入1 | |
| TP2 | 21 | 3 | 3 | 2(*) | I/O | 觸摸按鍵輸入2 |
| TP3 | 22 | 4 | I/O | 觸摸按鍵輸入3 | ||
| AHLB | 23 | 5 | 3 | I-PL | 輸出電平配置 |
(*)在2通道輸入的SOP8封裝上，引腳示意圖中的TP2/TPQ2引腳名稱標識改為TP1/TPQ1。
I-PH ：帶內部上拉電阻的CMOS輸入 I-PL：帶內部下拉電阻的CMOS輸入 I/O：CMOS 輸入/輸出 OD：開漏輸出 O：推挽型CMOS輸出 P：電源/地
4.應用電路

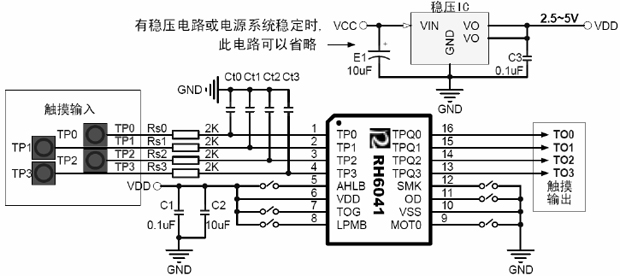

圖2 SSOP16(4鍵)封裝應用電路示意圖

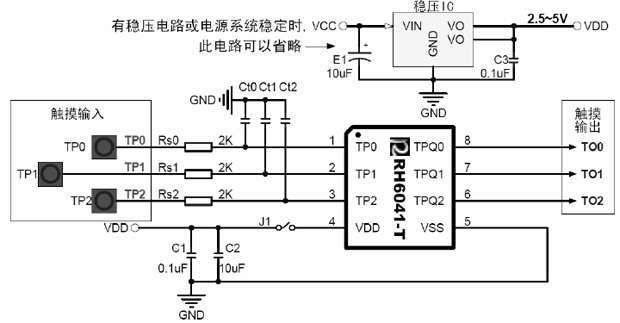

圖3 SOP8(3鍵)封裝應用電路示意圖

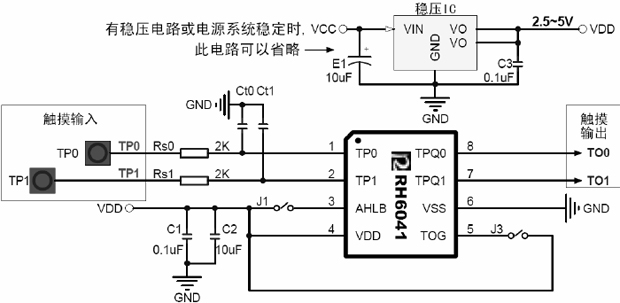

圖4 SOP8(2鍵)封裝應用電路示意圖
說明：
1. Ct 指調節靈敏度的電容，電容值大小0pF～50pF(電容值的增大將導致靈敏度降低)。
2. Rs 指在觸摸電極和觸摸輸入腳之間串聯的電阻，用于提高觸摸的抗干擾能力。
3. VDD 與VSS 間需并聯濾波電容以消除噪聲。
4. 外部LDO 是否增加視具體應用情況而定。如果電源紋波超過了IC 內部LDO 的抗紋波范圍，則需另 加外部LDO,否則會引起靈敏度漂移或觸摸芯片檢測錯誤，發生誤動作或死機。如突然加載大電流負 載、鋰電池和外置充電器交叉使用，高頻次的開啟/關閉LED 顯示時都需注意電源的穩定性。
5. 請參看
1RHU7803 帶智能識別的USB Type-C DFP CC控制器 1RHU7600 用于USB Type-C線纜的E-Marker芯片 1RH6C060 六通道電容式觸摸感應開關1RH6C280 八通道電容式觸摸感應開關(BCD 輸出)1RH6C580 八通道電容式觸摸感應開關(兩線串行輸出)RH6030 單按鍵觸摸感應開關RH6015 單按鍵觸摸感應開關(帶LDO)RH6616 單按鍵觸控型LED調光芯片
RH6041 四按鍵觸摸感應開關RH6010八通道觸摸感應開關(IIC輸出)7鍵色溫調光臺燈方案8鍵7段單色調光臺燈方案RH7901 單路USB充電兼容識別ICRH7902 雙路USB充電兼容識別ICRH7911 快速充電協議ICRH7912 快速充電+USB兼容識別ICRH8631 高性能8位OTP單片機
