1.概述： RH7803是一款帶智能識別功能的USB Type-C DFP CC控制器芯片。芯片支持Type-C端口的連接檢測、正反插識別、互聯端口的DFP和UFP角色確定、電流模式配置等。芯片在5V電源下提供1.5A和3A兩種電流模式，可通過PMODE進行配置。芯片內置智能識別功能，可通過DP/DM自動識別蘋果、三星、安卓設備，并通過對應的USB充電協議與設備握手，使之獲得最大充電電流，在保護充電設備的前提下節省充電時間。 廣泛應用于車充、旅充、墻充、移動電源等。 |
2.特性： |
3.封裝示意圖

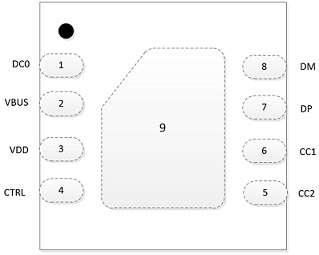

圖1 DFN-8封裝示意圖

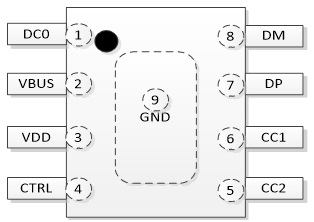

圖2 ESOP8封裝示意圖
管腳描述
| 管腳名稱 | DFN-8/ESOP8 | I/O | 功能描述 |
| DC0 | 1 | I | 輸出電流配置:1’3A;0’1.5A |
| VBUS | 2 | O | Type C端口輸出電源VBUS |
| VDD | 3 | P | 正電源 |
| CTRL | 4 | O | VBUS使能控制端口, 推挽輸出。0：默認值輸出無效, 關閉MOS；1：輸出有效，打開MOS |
| CC2 | 5 | O | 配置信道2連接到Type-C 端子CC2 |
| CC1 | 6 | O | 配置信道1連接到Type-C 端子CC1 |
| DP | 7 | IO | D+ 數據端口 |
| DM | 8 | IO | D- 數據端口 |
| GND | 9 | P | 地 |
I：輸入 O：輸出 IO：輸入輸出 P：電源/地
