1.概述：

◆該方案為7鍵雙路PWM輸出LED色溫調(diào)光方案：

◆輸入：7路觸摸按鍵

◆輸出：2路LED恒流源驅(qū)動輸出、7個按鍵指示燈

◆4種色溫模式

◆PWM頻率高達15KHz有效改善頻閃

◆最大可恒流驅(qū)動1A負載(單路)

2.規(guī)格

◆PCB板號：RD14034 RH8T01K 7K4C2P V1.0

◆電源：外接9~16V適配器輸入

◆LED：<1A負載電流，5~9w LED燈板（單路）

◆待機電流：<10mA@12V

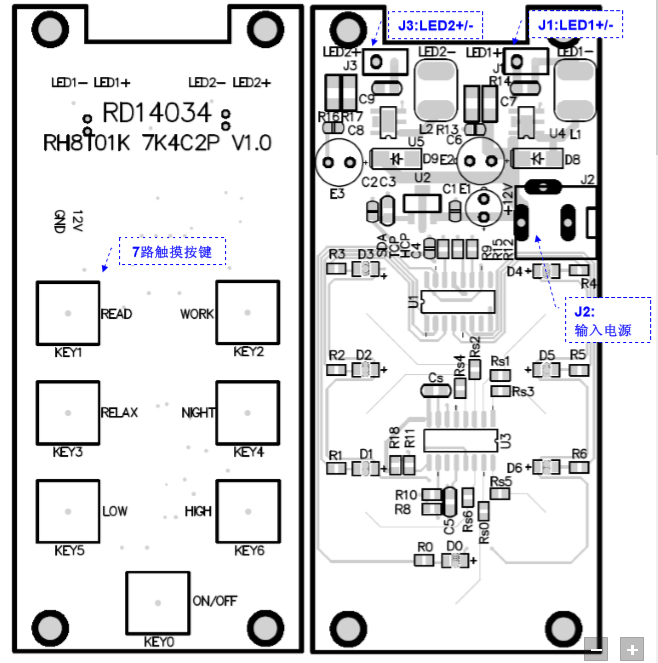

2.PCB正/反：
