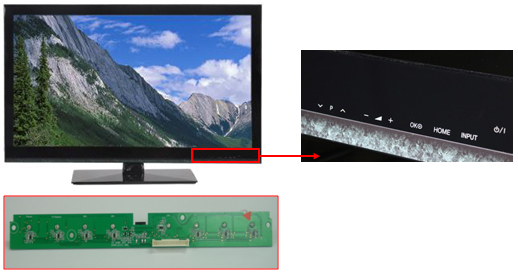

1、RH6010 電視機觸控面板應用

>方案介紹

1.本方案通過采用AT89C2051主控芯片與RH6010通信，配置和讀取RH6010觸摸狀態，驅動LED動作。

2.K1為電源待機鍵，K2為MENU鍵，K3為頻道“+”鍵、K4為頻道“－”鍵，K5為音量“+” 鍵、K6為音量“－”鍵

>指標參數

1.輸入電壓：DC 4~5V

2.輸入電流：20mA

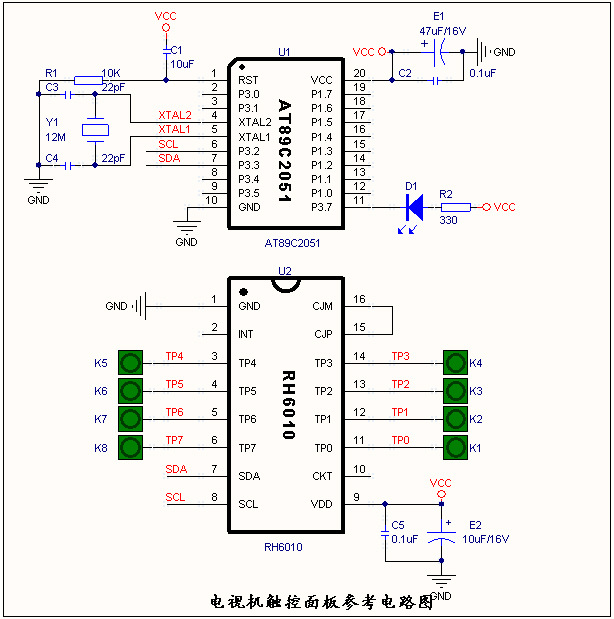

>電視機觸控面板參考電路圖

>物料清單

2、RH6010 消毒柜觸控面板應用

>方案介紹

1. 本方案通過采用PIC12C508主控芯片與RH6010通信，配置和讀取RH6010的4個觸摸狀態，驅動2個控制信號輸出，以及3個LED的狀態顯示。

2. 四個觸摸按鍵，分別為

①十分鐘定時觸摸按鍵，驅動一個單獨的輸出腳動作，工作十分鐘后停止輸出；

②3小時定時觸摸按鍵：驅動一個復用的輸出腳動作，工作3小時后停止輸出；

③6小時定時觸摸按鍵：驅動一個復用的輸出腳動作，工作6小時后停止輸出；

④復位觸摸按鍵：按復位鍵時，所有功能全部取消。

3. 每個功能均有狀態指示，即對應的LED點亮；

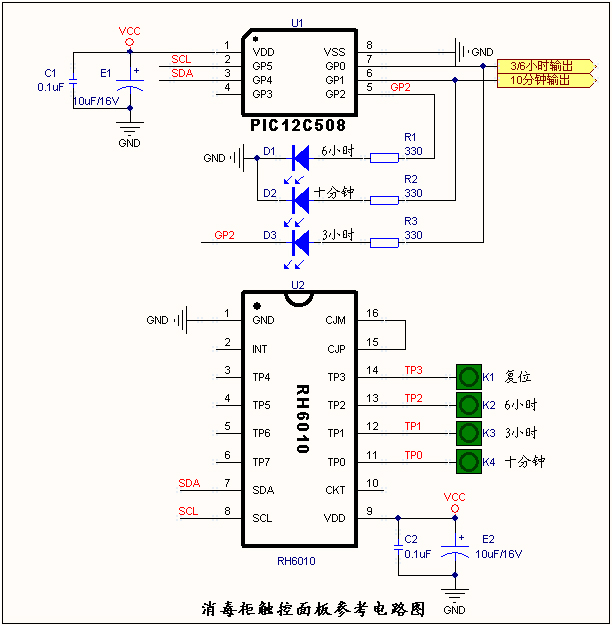

>消毒柜觸控面板參考電路圖

>物料清單

3、RH6010 MP3觸控面板應用

>方案介紹

1. 本方案通過采用特定MCU主控芯片與2片RH6010通信，配置和讀取RH6010的觸摸狀態。

2. 按鍵組成：2組觸摸滑條，分別是亮度和音量滑條，每個滑條由6個觸摸感應電極組成；3個單鍵，分別是快進、快退、暫停，每個單鍵由一個觸摸感應電極構成。

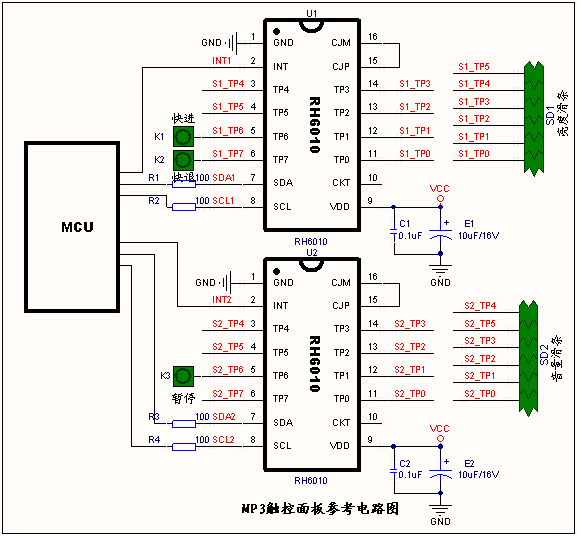

>MP3觸控面板參考電路圖

>物料清單

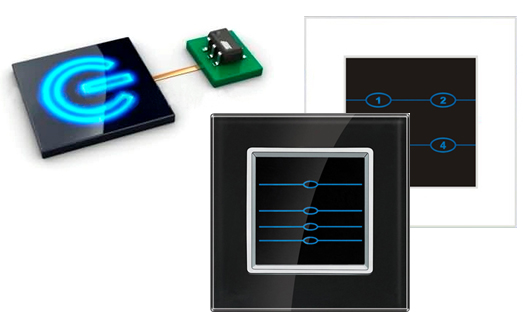

4、墻體開關應用

>方案介紹

1.本方案通過采用AT89C2051主控芯片與RH6010通信，配置和讀取RH6010的觸摸狀態后，再驅動可控硅開關或進行4段亮度調節。

2.4個觸摸按鍵，其中3個按鍵單獨控制3個燈泡的亮度調節，另外1個總開關同時控制3個燈泡的亮度調節。

>指標參數

輸入電壓：AC 100~240V

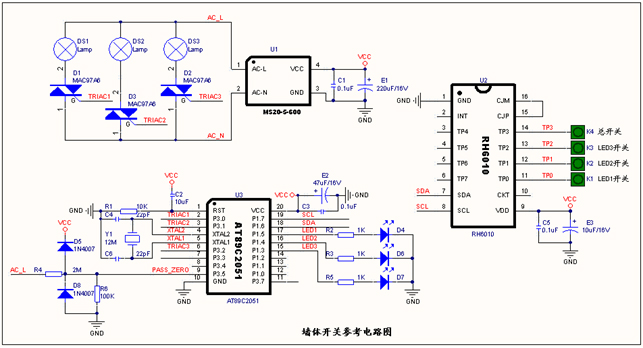

>墻體開關參考電路圖

>物料清單
